RETEKESS TR110

FM/MW/SW/AIR/CB/VHF (UHF) /UBD/WX/HAM – ŠIROKOFREKVENČNÍ RÁDIOVÝ PŘIJÍMAČ

NÁVOD K POUŽITÍ

Přeložil DeepL, poskládal heindlik

Děkujeme, že jste si zakoupili celopásmovou digitální radiostanici (model: TR110) od společnosti Retekess. Jedná se o základní produkt pro milovníky rádií a také o pomocný produkt pro milovníky terénních aktivit (příjem stanic VHF/UHF). Může poskytovat letové informace pro ty, kteří často létají letadlem. Před použitím si prosím přečtěte tento návod a uschovejte jej pro budoucí použití.

Přehled

Toto je širokopásmové rádio s digitálním laděním: Může přijímat FM (frekvenční modulace)/MW (středovlnný pásmo)/SW (krátkovlnné pásmo) (krátkovlnný režim jednostranné modulace)/SSB (horní postranní pásmo)/LSB (spodní postranní pásmo)/AIR (letecké pásmo)/CB (městské pásmo)/VHF (velmi vysoké frekvenční pásmo)/UHF (ultra vysoké frekvenční pásmo)/UBD (uživatelsky definované pásmo)/WX (pásmo Severoamerické národní meteorologické služby).

Výrobek je kompaktní a snadno přenosný, rádio s výkonnými funkcemi.
Moderní technologie digitální demodulace DSP je využívána ve všesměrovém rádiu, což zvyšuje citlivost, selektivitu a odolnost proti zrcadlovému rušení.
Rozsah příjmu FM je 64 MHz až 108 MHz. Je vhodný pro příjem FM vysílání a globální příjem FM rádií.
Jednostranné pásmo SSB a spodní postranní pásmo LSB krátkovlnného jednostranného pásma mohou přijímat signály nezávisle.
3 druhy metod výběru stanic: Automatické hledání a ukládání stanic (ATS), ruční vyhledávání předem uložených stanic (VM) a ruční vyhledávání stanic (VF).
Může zobrazovat číslo adresy rádia; automaticky procházet frekvence rádiových stanic a automaticky procházet frekvence předem uložených stanic; rychlé skenování; přehrávání, nastavení přehrávání (podpora 10 Hz), nastavitelný design digitu přehrávání (pro rychlý výběr frekvence).
SET menu obsahuje následující pokročilá nastavení:

Nastavitelný řídicí obvod zesílení antény. ATT
Nastavitelné obvody různých šířek pásma. BW
Lze nastavit 9 úrovní hodnoty squelch. SQ
Volby pro odstranění emfáze v režimu pásma FM. DE

Mnoho krokových hodnot každého vlnového pásma lze nastavit pomocí STEP.
Lze zobrazit teplotu ve stupních Celsia/Fahrenheita
Lze nastavit nejen automatický čas spánku a automatický čas spuštění, ale také stav uzamčení a ztlumení.
Stav příjmu lze zobrazit mezní poměr šumu a referenční hodnotu citlivosti přijímače.
Rádio má velký paměťový prostor, takže do něj lze uložit až 1000 rozhlasových stanic. Výrobek podporuje ruční mazání paměťových stanic
Podporován je 3,5mm vstup pro externí anténu.
Lze použít externí reproduktor a3,5mm výstup pro sluchátka.
Vestavěný reproduktor a v rámci nabíjecího portu USB typu C.
Vyjímatelná lithiová baterie 1000mAhBLSC pro dlouhou výdrž baterie.
Podsvícení výrobku je teplé oranžové světlo, které lze používat v nočních/tmavých prostorách.

Popis tlačítek produktu

V horní části výrobku:

Teleskopický anténní konektor
3,5mm port pro externí anténu
3,5mm konektor pro sluchátka
Otvor pro šňůrku

Pohled zepředu:

Sedmidílná teleskopická anténa
Digitální LED displej
Výběr režimu
Povolení budíku / přepínání pásem / automatické vyhledávání a ukládání stanic
Nastavení tlačítka zámku / ztlumení zvuku
Vstup do menu / nastavení hodin / budíku
Tlačítko pro ukládání/výběr stanice
Nastavení hodnoty kroku/odstranění předem uložené stanice
Výběr stanice+/čas+
Zvolte stanici-/čas-
Hlasitost+
Hlasitost -
Hlasitý reproduktor

Pravý pohled a zadní pohled na výrobek:

Ladicí knoflík
Nabíjecí port typu C
Zadní klip
Kryt baterie
Hroty pro zatlačení dolů krytu baterie

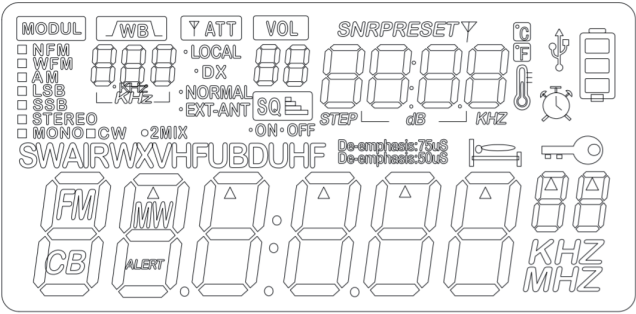

Popis symbolů na obrazovce displeje

MODUL: Zobrazení přepínání režimu modulace

NFM: úzkopásmový režim FM

WFM: širokopásmový režim FM

AM: Systém AM

LSB: dolní postranní pásmo jednoho postranního pásma

SSB: horní pásmo jednoho postranního pásma

STEREO: Stav stereofonního příjmu v režimu FM

MONO: Stav monofonního příjmu v pásmu FM

2MIX: Zobrazení sekundární konverze frekvence

BW: Volba šířky pásma každého pásma

ATT: Volba obvodu regulátoru nastavitelného zesílení útlumu: LOCAL/ DX

VOL: Úroveň hlasitosti (od 00 do 40)

SQ ON: Ve stavu příjmu squelch

SQ OFF: Ve stavu příjmu bez squelche

SNR: Poměr signálu a šumu

PRESET (PŘEDVOLBA): Předem uložené stanice

KROK: Zobrazení nastavení krokových hodnot

Značka ladicího kroku

dB: SNR a jednotka citlivosti příjmu

°C: teplota Celsia

°F: teplota Fahrenheit

Teploměr

Symbol indikace nabíjení

Symbol indikace napájení baterie

Symbol zobrazení nastavení alarmu

Symbol pro nastavení doby spánku a vypnutí

Symbol pro uzamčený stav

FM: režim příjmu frekvenční modulace

CB: režim příjmu v městském pásmu

MW: Režim příjmu středních vln

SW: Režim příjmu krátkých vln

AIR: Režim příjmu v letadlovém pásmu

WxX: Režim příjmu v meteorologickém pásmu

VHF: režim velmi vysokých frekvencí

UHF: režim velmi vysokých frekvencí

UBD: Režim přizpůsobené vstupní frekvence

ALERT: Symbol pro zobrazení alarmu

De-emphasis: 50uS / De-emphasis: 75Us: Zobrazení de-emfáze

EXT-ANT: Indikátor externí antény

UPOZORNĚNÍ PRO PROVOZ

Před použitím tohoto rádia je třeba se ujistit, že dodržujete následující základní bezpečnostní pokyny, abyste zajistili bezpečné a spolehlivé používání výrobku.

Přečtěte si a pochopte všechny bezpečnostní pokyny a informace o používání.
Doporučuje se používat originální lithiovou baterii.
Doporučuje se používat nabíjecí zařízení s výstupním napětím DC5V/1A-3A, aby nedošlo k poškození lithiové baterie nebo zařízení.
Pokud lithiovou baterii delší dobu nepoužíváte, vyjměte ji a uchovávejte ji odděleně. Nabíjejte ji jednou za měsíc.
Nevystavujte výrobek dešti, vlhkosti, kapkám nebo stříkajícím tekutinám.
Výrobek neuchovávejte v blízkosti vysokých teplot a zdrojů tepla; nepečte jej ani nefoukejte při vysoké teplotě.
Nevystavujte výrobek dlouhodobě přímému slunečnímu záření.
Nedovolte, aby výrobek spadl nebo do něj někdo narazil. Nevyvíjejte na něj silný tlak.
Poznámka: Televizory, počítače, generátory, elektromotory a další elektrická zařízení, jakož i jiné generátory signálu mohou rovněž rušit signály přijímané rádiem. Při používání výše uvedených zařízení dodržujte určitou vzdálenost od nich.
Anténa výrobku je sedmidílná teleskopická anténa (exponovaná část má 56 cm). Je poměrně dlouhá. Prosím, neohýbejte ji a nelámejte.

Pokyny k funkcím tlačítek a operacím

1: Nainstalujte baterii:

Otevřete kryt baterie a vložte lithiovou baterii BLSC správně podle její kladné a záporné polarity a poté kryt baterie zakryjte.

Po instalaci baterie se rozsvítí podsvícení rádia a zobrazí se stav času.

2: [POWER] Nastavení zapnutí/vypnutí napájení/časovače spánku:

2.1. Funkce zapnutí/vypnutí napájení

V časovém stavu zapněte rádio stisknutím tlačítka POWER.

Ve stavu zapnutí dlouhým stisknutím tlačítka POWER rádio vypnete.

2.2. Nastavení časovače spánku:

Chcete-li aktivovat časovač spánku, stiskněte a podržte tlačítko [POWER] po dobu 2 s, když je rádio vypnuté, na displeji se zobrazí "90" minut, poté krátkým stisknutím tlačítka [POWER] vyberte požadovanou hodnotu pro 90-80-70-60-50-40-30-20-10 minut.

Po nastavení časovače spánku se na LCD displeji zobrazí "".

Poznámka:

Časovač spánku automaticky vypne rádio po uplynutí nastavené doby.

2.3. Povolení funkce SNR&RSSI a zobrazení časového spínače

V pracovním stavu rádia: Krátkým stisknutím tlačítka [POWER] spustíte funkci SNR&RSSI a zobrazení časového spínače.

3.[ Lock ]: Nastavení operace uzamčení, odemčení/ztlumení:

3.1. Nastavení uzamčení a odemčení: Nastavte funkci uzamčení a odemčení:

V zapnutém/vypnutém stavu rádia stiskněte a podržte tlačítko LOCK po dobu 2 sekund, na displeji se zobrazí "".

Pak nebude možné ovládat všechna tlačítka.

Znovu stiskněte a podržte tlačítko [LOCK] po dobu 2 sekund, jakmile symbol"'zmizí, bude možné ovládat všechna tlačítka.

3.2. Nastavte režim ztlumení zvuku:

V pracovním stavu rádia krátce stiskněte tlačítko [LOCK], na displeji začne blikat symbol "VOL 00", rádio přejde do režimu ztlumení zvuku.

Ve stavu ztišení krátkým stisknutím tlačítka [LOCK] obnovíte aktuální úroveň zvuku, v této době je funkce ztišení vypnutá.

4. Provoz s externím napájecím zdrojem DC5V na vstupu:

Když se na symbolu baterie zobrazí mezera, připojte nabíjecí kabel typu C (standardní příslušenství z výroby: kabel USB TYPE-C) k napájecímu zdroji DCS5V, aby se rádio nabíjelo. Symbol baterie " " bude během nabíjení stále blikat.

Symbol baterie přestane blikat a zobrazí se plný, když je rádio plně nabité.

5. Provoz 3,5mm konektoru pro sluchátka:

Při poslechu rozhlasového programu můžete použít samotný reproduktor rádia.

A také 3,5mm zástrčku sluchátek. (Používejte 3,5mm sluchátka, abyste nerušili ostatní).

6. Nastavení hlasitosti [VOL+/-]:

Krátce stiskněte "[VOL+] a [VOL-]", hlasitost se zvýší nebo sníží o 1 krok podle minimálního kroku.

Dlouhým stisknutím "[VOL+] a [VOL-]" zvýšíte nebo snížíte hlasitost. rychle. Rozsah nastavitelné hlasitosti je 00-40 úrovní.

7. [MEMO ]: ruční uložení/vyzvednutí stanice provozu:

7.1: Ruční ukládání rozhlasové stanice:

Stisknutím tlačítka [TUN + nahoru/dolů] nastavte požadovanou frekvenci.
Dlouze stiskněte tlačítko [MEMO] na 2 sekundy, symbol PRESET & "Pxxx" bude současně blikat. ( PRESET je výzva pro přednastavenou stanici, "Pxxx" je výzva pro uložení adresy stanice. )
Krátce stiskněte tlačítko [MEMO] nebo současně stiskněte tlačítko [TUN + nahoru/dolů] pro výběr adresy frekvence.
Krátce stiskněte [MEMO], na displeji LCD se asi 2 sekundy zobrazí "Sxxx", což znamená, že cílový frekvenční bod byl uložen do cílového čísla paměti.

Pozn.: Do každého pásma lze uložit 100 paměťových stanic.

7.2: Metody vyzvedávání stanic:

Můžete buď uložit stanici metodou 7.1, nebo dlouhým stisknutím tlačítka BAND automaticky vyhledat stanici.
Krátce stiskněte [MEMO], na LCD displeji se zobrazí "PRESET" a "Pxxx".
Krátkým stisknutím tlačítka [TUN + nahoru/dolů] získáte frekvenci požadované stanice s číslem adresy, poté můžete získat vysílaný rozhlasový signál.

Pozn.: Pokud během 3 sekund neprovedete žádnou operaci, dojde k ukončení operace výběru.

8. [TUN + nahoru/dolů]: Tlačítko nastavení času / volby stanice:

8.1: Nastavení času:

Ve stavu času: dlouze stiskněte [SET] na 2 sekundy, číslo hodiny začne blikat; krátkým stisknutím [TUNE + nahoru/dolů] nastavte aktuální hodinu. Stiskněte tlačítko [SET], číslo minuty bude blikat, stisknutím [TUNE + nahoru/dolů] nastavte aktuální minutu.

Pozn.: Rádiový čas se zobrazuje ve 24hodinovém formátu.

8.2: Nastavení budíku (podle nastavení automatického zapnutí):

Nastavení aktuálního času metodou 8.1.

Stiskněte tlačítko [BAND], zobrazí se symbol budíku "=".
Znovu stiskněte [BAND], symbol budíku zmizí, čas budíku byl zrušen.
Dlouze stiskněte [SET] na 2 sekundy, - číslo hodiny budíku "xx" bude blikat, krátkým stisknutím [TUNE + nahoru/dolů] nastavte hodinu.

Stiskněte [SET], číslo minuty budíku "xx "bude blikat, stisknutím [TUNE + nahoru/dolů] nastavte minutu.

8.3. Operace výběru rozhlasové stanice:

V pracovním stavu rádia:

Pokud jsou předem uloženy rozhlasové stanice, stiskněte krátce [MOME, na LCD displeji se zobrazí "PRESET "a "Pxxx",

Opětovným stisknutím [MOME] zrušíte operaci výběru stanice, na displeji zmizí "PRESET" a "Pxxx".

Stisknutím tlačítka [TUNE + nahoru/dolů] zvýšíte nebo snížíte počet rozhlasových stanic.

Dlouze stiskněte tlačítko [TUNE* t, 2 "J, rádio přejde do funkce vyhledávání stanic. automaticky. Jakmile je stanice nalezena, přestane vyhledávat a začne přehrávat. vyhledanou stanici.

9. [BAND]: přepínač pásem/automatické vyhledávání a ukládání/funkce zapnutí/vypnutí budíku:

9.1: Přepínač pásem:

V pracovním stavu rádia stisknutím tlačítka [BAND] přepnete FM/MW (AM)/SW/AIR/C- B/VHF (UHF)/UBD/WX pásmo

9.2: Automatické vyhledávání a ukládání stanic:

Dlouhým stisknutím tlačítka [BAND] na 2 s spustíte automatické vyhledávání a ukládání stanic. ukládání.

Rádio bude vyhledávat od nejnižší frekvence po nejvyšší frekvenci v aktuálním přijímacím pásmu a ukládat stanice, které mají signál.
Po dokončení automatického vyhledávání a ukládání stanic automaticky přehraje první stanici.
Během automatického vyhledávání na displeji bliká "PRESET" a "P x x x" a frekvence se rychle mění.
Pozn.: Během automatického vyhledávání se stisknutím libovolného tlačítka automatické vyhledávání zastaví.
Během automatického vyhledávání a ukládání stanic se aktualizují předem uložené stanice.

9.3: Ve stavu času: Stisknutím tlačítka [BAND] zapnete/vypnete budík (konkrétní operace viz 8.2).

10.Nastavení kroku/odstranění [STEP] :

10.1 V pracovním stavu rádia stiskněte tlačítko [STEP] pro nastavení hodnoty s.

Podrobné možnosti kroku jsou k dispozici v každém pásmu:

Možnosti kroku v pásmu FM: 50.0KHZ,10.0KHZ,100.0KHZ.
Frekvence AM: 522-1710KHZ, možnosti kroku: 5.0KHZ, 5.0KHZ, 5.0KHZ, 5.0KHZ, 9.0KHZ, 3.0KHZ,
Frekvence AM: 520-1710KHZ, možnosti kroku: 10,0 KHZ, 5,0 KHZ
Možnosti kroku SW: 5,0KHZ, 1,00KHZ, 0,10KHZ, 0,02KHZ, 0,01KHZ.
Možnosti kroku AIR: 25,0KHZ, 12,5KHZ, 8,3KHZ.
Možnosti kroku CB: 5,00KHZ, 1,00KHZ, 0,10KHZ, 0,02KHZ, 0,01KHZ.
Možnosti kroku VHF/UHF& UBD: 25,0KHZ, 12,5KHZ, 7,5KHZ, 5,0KHZ, 1,0KHZ.

Po výběru hodnoty kroku se systém ve výchozím nastavení vrátí na poslední zvolenou hodnotu kroku. Stisknutím tlačítka [TUN + nahoru/dolů] potvrdíte zvolenou hodnotu kroku.

10.2: Smazání stanice

V pracovním stavu rádia, po ručním uložení stanice podle výše uvedeného bodu 7.1 nebo automatickém vyhledání a uložení stanice podle výše uvedeného bodu 9.2.

Stiskněte [Memo], na displeji se zobrazí PRESET "Pxxx", stisknutím [TUN + nahoru/dolů] vyberte požadovanou stanici, kterou potřebujete vymazat, dlouze stiskněte [STEP] na 2s. "DEL &Exxx" bliká, stiskněte [STEP] pro vymazání aktuální stanice.
Do 5 sekund stiskněte tlačítko [STEP] pro vymazání další předem uložené stanice. Pokud během 5 sekund neprovedete žádnou operaci, rádio ukončí nastavení mazání stanice. Nebo stiskněte tlačítko [STEP] pro ukončení nastavení, dokud se zobrazuje nápis PRESET "P'(Předvolba "P").

11. Nastavení nabídky/hodin: V nabídce se zobrazí nabídka, která je určena pro všechny stanice:

11.1. Nastavení času: Ve vypnutém stavu dlouze stiskněte tlačítko [SET] na 2 s, stiskněte tlačítko [SET], poté stiskněte tlačítko nahoru/dolů pro vstup do nastavení hodin (viz podrobnosti v části 8.1).

11.2.V pracovním stavu rádia stiskněte tlačítko [SET] pro vstup do menu nastavení (konkrétní operace viz bod 14).

11.3. V pásmu WX dlouhým stisknutím tlačítka [SET] aktivujte funkci ALERT, bliká "SCAN", dlouhým stisknutím tlačítka [SET] ukončete funkci Alert (budík).

Poznámka: SCAN znamená, že WX je ve stavu tiché detekce stavu NOAA Alert. Pokud dojde k výstražnému signálu, bude vydán zvukový nebo výstražný signál.

12.Ladicí knoflík:

V pracovním stavu rádia: Otáčením knoflíku nastavte bitové zobrazení frekvence. hodnoty. Při nastavování hodnoty bliká odpovídající "\". Stiskněte tlačítko [STEP] vyberte požadovanou hodnotu. Otáčením knoflíku rychle vyberte hodnotu požadovanou frekvenci.

13. [MODE] Nastavení:

13.1. V pracovním stavu rádia stiskněte tlačítko [SET] pro vstup do režimu nastavení, stiskněte tlačítko [MODE] pro výběr příslušných funkcí dílčí nabídky.

13.2. V pásmu krátkých vln (SW) a velmi vysokých frekvencí (VHF) a letadel (AIR), v pohotovostním režimu stiskněte tlačítko [MODE] pro přepnutí funkcí měřicího pásma.

13.2.1: Ve stavu příjmu na krátkých vlnách (SW) stiskněte tlačítko [MODE] pro přepnutí pásma. měřicího pásma, přičemž kmitočty jsou následující:

3.20000MHZ, 3.75000MHZ, 3.90000MHZ, 4.75000MHZ, 5.73000MHZ, 7.10000MHZ, 9.25000MHZ, 11.50000MHZ, 3.57000MHZ, 15.03000MHZ, 17.48000MHZ, 18.90000MHZ, 21.45000MHZ, 25.67000MHZ.

13.2.2: Stiskněte tlačítko velmi vysoké frekvence (VHF) , poté stiskněte tlačítko [MODE] pro přepnutí měřicího pásma a frekvence jsou následující:

VHF30.00MHZ, VHF136.00MHZ, VHF174.00MHZ, VHF220.00MHZ, UHF409MHZ, UHF446.0620MHZ, UHF462.5620, UHF443.00

13.2.3: Ve stavu příjmu AIR stiskněte tlačítko [MODE] pro přepnutí pásma měřiče a kmitočty jsou:

118,00MHZ, 123,00MHZ, 128,00MHZ, 133,00MHZ, 138,00MHZ.

13.3. Náhled na předem uložené stanice

-Po uložení stanic v pásmu příjmu (kromě pásma WX Weather pro Severní Ameriky), dlouhým stisknutím tlačítka [MODE] po dobu 2 s vstoupíte do náhledu funkci náhledu. "Lxxx" bude blikat.

-Každých 5 sekund přepne jednu stanici; stisknutím libovolného tlačítka náhled ukončíte. Funkce náhledu se přeruší.

Tipy: Po nastavení požadované rozhlasové stanice dlouhým stisknutím tlačítka MODE přejděte do režimu náhledu, který začne od aktuální nejnižší stanice a každých 5 sekund přepne jednu stanici. Režim náhledu ukončíte stisknutím libovolného tlačítka.

Rozhlasové stanice bez signálu budou během vysílání automaticky přeskočeny. Je to užitečnější pro rychlé nalezení určené rozhlasové stanice a rychlé uskutečnění účelu zachycení přednastavené rozhlasové stanice.

13.4. Ve vypnutém stavu krátkým stisknutím tlačítka [MODE] přepnete Fahrenheit/Celsius.

14.Každé nastavení pásma:

14.1 MW (střední vlna) stav příjmu:

14.1.1. Stiskněte tlačítko [SET]; bliká šířka pásma "BW'", krátkým stisknutím tlačítka [MODE] nastavte šířku pásma. šířku pásma 1,80 kHz, 1,00 kHz, 6,00 kHz, 4,00 kHz, 3,00 kHz, 2,50 kHz, a 2,00kHz,

14.1.2. Stiskněte dvakrát tlačítko [SET]. Když bliká MW frekvence 520KHz nebo 522KHz, krátkým stisknutím tlačítka [MODE] zvolte 520KHz nebo 522KHz. Krátkým stisknutím tlačítka [SET] potvrdíte. Výchozí nastavení aktuálního nastavení, pokud nedojde k žádné operaci během pěti sekund.

Zobrazení 520 na displeji znamená, že hodnota kroku střední vlny je 10kHz (nebo 5kHz). a že rozsah příjmu je mezi 520 kHz a 1710 kHz.

Displej zobrazí 522 indikuje, že hodnota kroku střední vlny v pásmu FM je 9 kHz (nebo 3kHz) a přijímací rozsah je mezi 522 kHz a 1710 kHz.

Poznámka: Ve Spojených státech, Kanadě, Mexiku a dalších zemích Severní a Jižní Ameriky je hodnota kroku MW nastavena na 10 kHz (nebo 5 kHz). V ostatních zemích je hodnota kroku MW nastavena na 9 kHz (3 kHz).

14.1.3. Stiskněte třikrát tlačítko [SET], ATT. (LOCAL) nebo (NORMAL) položky ATT začne blikat, poté krátkým stisknutím tlačítka MODE zvolte DX/LOCAL/NORMAL.

Poté stiskněte tlačítko [SET] a ATT DX/LOCAL/NORMAL přestane blikat. Může dojít k ukončení přepínání operací (DX) nebo (LOCAL) a k výchozímu nastavení aktuálního nastavení, pokud během pěti sekund nedojde k žádné operaci.

14.2 Stav příjmu FM:

14.2.1 Stiskněte tlačítko [SET]. Šířka pásma "BW" bliká, krátkým stisknutím [MODE] nastavte šířku pásma na 40KHz, 110KHz, 84KHz a 60KHz.

4.2.2. Stiskněte dvakrát tlačítko [SET]. FM frekvence 64,00 MHz, 76,00 MHz nebo 87,5 MHz bliká, stisknutím tlačítka [MODE] vyberte 64,00 MHz, 76,00 MHz a 87,50 MHz. Poté krátkým stisknutím tlačítka SET potvrďte aktuální nastavení.

Výchozí nastavení aktuální nastavení, pokud během pěti sekund nedojde k žádné operaci.

Když se zobrazí 64,00 MHz, znamená to, že rozsah příjmu FM je 64,00-108,00 MHz v tomto okamžiku.

Když je zobrazeno 76,00Mtz, znamená to, že rozsah příjmu FM je 76,00-108,00 MHz v tomto okamžiku.

Když se zobrazí 87,50 MHz, znamená to, že rozsah příjmu FM je v tomto okamžiku 87,50-108,00 MHz v tomto okamžiku.

14.2.3. Stiskněte třikrát tlačítko [SET], bliká ATT, DX, LOCAL nebo NORMAL; potom stiskněte tlačítko [MODE] a vyberte ATT, DX, LOCAL nebo NORMAL.

Po výběru potvrďte aktuální výběr stisknutím tlačítka [SET]. ATT, DX, LOCAL nebo NORMAL přestane blikat. Výchozí hodnota aktuálního nastavení, pokud je během pěti sekund neprovedete žádnou operaci.

14.2.4. Stiskněte čtyřikrát tlačítko [SET], "De-emphasis: 50us nebo Demfáze: 75us" bude blikat. Krátkým stisknutím tlačítka [MODE] vyberte možnost De-emfáze: 50us nebo Demphasis: Znovu stiskněte SET pro potvrzení aktuálně provozovaného režimu. De-emfáze: 50us nebo Demphasis: 75us přestanou blikat. Pokud během pěti sekund nedojde k žádné operaci, nastaví se výchozí hodnota aktuálního nastavení.

14.2.5. Stiskněte 5krát tlačítko [SET], bliká nápis "-STEREO" nebo "- MONO"; poté krátkým stisknutím tlačítka MODE vyberte nastavení "STEREO" nebo "- MONO". Stiskněte SET, čímž potvrdíte aktuální operaci. Pokud během pěti sekund neprovedete žádnou operaci, nastaví se výchozí aktuální nastavení.

14.3: SW přijímající stav:

14.3.1: Stiskněte tlačítko [SET], bliká šířka pásma "BW", krátkým stisknutím tlačítka [MODE] nastavte šířku pásma "BW". šířku pásma na 3,00 KHZ, 2,50 KHZ, 2,00 KHZ, 1,80 KHZ, 1,00 KHZ, 6,00KHZ a 4,00KHZ,

14.3.2. Stiskněte dvakrát tlačítko [SET] a bliká "SQ.OFF.00.ON". Stisknutím tlačítka "MODE" vyberte (SQ.ON.01~SQ.ON.09)úroveň SQ, která má 9 úrovní. Poté krátkým stisknutím SET potvrďte požadovanou úroveň SQ. Na obrazovce bude blikat "VOL SQ".

Pokud během pěti sekund neprovedete žádnou operaci, výchozí nastavení se nastaví na aktuální hodnotu.

Jestliže funkci SQ nepotřebujete, stisknutím výše uvedené operace přepněte na VOL SQ OFF, čímž vypnete funkci automatického šumu.

14.3.3. Stiskněte třikrát tlačítko [SET], bliká ATT, NORMAL, DX nebo LOCAL.

Stisknutím tlačítka [MODE] vyberte nastavení ATT, NORMAL, DX nebo LOCAL.

Poté nastavení potvrďte krátkým stisknutím tlačítka [SET]. ATT, NORMAL, DX nebo LOCAL přestanou blikat. Může dojít k ukončení (DX) nebo (LOCAL) pro přepnutí operací a výchozímu nastavení aktuálního nastavení, pokud během pěti sekund nedojde k žádné operaci.

14.3.4. Stiskněte čtyřikrát tlačítko [SET].

Na displeji bliká "AM" a SW pracuje v normálním režimu příjmu krátkých vln.

Krátce stiskněte [MODE], "SSB" začne blikat a přejdete do režimu vyhledávání horní strany jednoho postranního pásma.

Funkce vyhledávání SSB skončí o 5 sekund později.

Když bliká ":SSB", krátce stiskněte [MODE], spodní postranní pásmo "-LSB" bliká nebo nebliká, nebo bliká ""SSB", krátce stiskněte [BAND], může se přepnout na SW pásmo.

Ve stavu SW naladěte vypnuté rádio a poté naladěte zapnuté rádio, LSB nebo SSB přejde automaticky do režimu vyhledávání.

Pokud chcete ukončit režim vyhledávání SSB a LSB, stiskněte krátce tlačítko . [SET] 4krát, lehce stiskněte [MODE] a může dojít k přepnutí na "AM" blikání. A pak lehce stiskněte [SET] a můžete ukončit režim vyhledávání LSB a LSB. SSB.

14.4: AIR (Příjem vzdušného pásma) Stav:

14.4.1. Stiskněte tlačítko [SET]. Když bliká šířka pásma (BW), krátkým stisknutím tlačítka [MODE] nastavte šířku pásma na 3,00 KHz, 2,50 KHz, 2,00 KHz, 1,80 KHz, 1,00 KHz, 6,00 KHz a 4,00 KHz.

14.4.2. Stiskněte dvakrát tlačítko [SET], bliká SQ (SQ.OFF.00); poté krátkým stisknutím tlačítka [MODE] vyberte SQ (SQ.ON.01~SQ.ON.09). Krátce stiskněte [SET], "VOL SQ" přestane blikat.

A také žádná operace během 5 sekund, výchozí aktuální operace. krátkým stisknutím (MODE) vyberte (SQ.OFF.00) a SQ se zavře.

14.4.3: Stiskněte 3krát tlačítko [SET], displej ATT/DX/LOCAL/NORMAL bude blikat. -Poté krátkým stisknutím tlačítka [SET] vyberte nastavení ATT/DX/LOCAL/NORMAL.

Znovu krátce stiskněte [SET], displej ATT/DX/LOCAL/NORMAL přestane blikat. (DX) nebo (LOCAL) se ukončí, pokud do pěti sekund neprovedete žádnou operaci, a práce se přepne na aktuální výchozí nastavení.

14.5: CB (City Band Reception) Stav:

14.5.1: Stiskněte tlačítko [SET]. Když bliká číslo šířky pásma (BW), krátce stiskněte tlačítko [MODE] pro nastavení šířky pásma na 3,00 KHZ, 2,50 KHZ, 2,00 KHZ, 1,80 KHZ, 1,00KHZ, 6,00KHZ a 4,00KHZ.

14.5.2: Stiskněte dvakrát tlačítko [SET] a bliká symbol SQ (SQ.OFF.00). Poté krátkým stisknutím tlačítka [MODE] vyberte SQ (SQ.ON.01~SQ.ON.09). Pokud není SQ OFF potřeba, stiskněte podruhé krátce tlačítko [SET]. Když bliká SQ (SQ.ON.01~SQ.ON.09), krátkým stisknutím tlačítka MODE vyberte (SQ.OFF.00) pro vypnutí SQ.

14.5.3: Stiskněte 3krát tlačítko [SET], bliká ATT/DX/LOCAL/NORMAL a krátkým stisknutím tlačítka [MODE] vyberte nastavení ATT/DX/LOCAL/NORMAL.

Krátce stiskněte [SET]. ATT/DX/LOCAL/NORMAL přestane blikat.

ATT/DX/LOCAL/NORMAL se ukončí, pokud do pěti sekund neprovedete žádnou operaci, a práce se přepne na aktuální výchozí nastavení.

14.6: Stav VHF(UHF):

14.6.1. Stiskněte tlačítko [SET]. Když bliká "BW", krátkým stisknutím tlačítka [MODE] nastavte šířku pásma na 1,70 kHz, 4,50 kHz, 3,75 kHz, 2,50 kHz.

14.6.2. Stiskněte dvakrát tlačítko [SET] a bliká nastavení SQ (SQ.OFF/ON.00). Poté krátkým stisknutím tlačítka [MODE] vyberte SQ (SQ.ON.01~SQ.ON.09). Pokud není SQ OFF potřeba, když podruhé krátce stisknete [SET] a bliká nastavení SQ (SQ.ON.01~SQ.ON.09), krátce stiskněte (MODE), dokud se nezobrazí (SQ.OFF.00). V tomto okamžiku se SQ OFF uzavře (Poznámka: SQ OFF je nastaveno na nastavitelných 9 úrovní a úroveň lze zvolit podle aktuálních požadavků).

14.6.3. Stiskněte 3krát tlačítko [SET], bliká ATT/DX/LOCAL/NORMAL a stisknutím tlačítka [MODE] zvolte DX/LOCAL/NORMAL.

Poté krátce stiskněte tlačítko [SET], ATT/DX/LOCAL/NORMAL přestane blikat a potvrdí se. aktuální operaci. DX/LOCAL/NORMAL se ukončí, pokud neproběhne žádná operace. do pěti sekund a práce se přepne na aktuální výchozí nastavení.

14.7 Stav UBD (přizpůsobený příjem): V režimu UBD (přizpůsobený příjem) se zobrazí stav UBD (přizpůsobený příjem):

14.7.1. Stiskněte tlačítko [SET]. Když bliká "BW", krátce stiskněte tlačítko [MODE] pro nastavení. šířku pásma na 1,70 KHz, 4,50 KHz, 3,75 KHz a 2,50 KHz.

14.7.2. Dvakrát stiskněte tlačítko [SET] a bliká SQ (SQ.OFF/ON.00). Poté krátkým stisknutím tlačítka [MODE] zvolte úrovně SQ (SQ.ON.01~SQ.ON.09). stiskněte tlačítko [SET], "VOL SQ" přestane blikat, čímž potvrdíte aktuální nastavení.

Pokud není funkce SQ vyžadována, stisknutím výše uvedené operace přepněte na funkci VOL SQ OFF pro vypnutí funkce automatického šumu.

14.7.3. Stiskněte 3krát tlačítko [SET], bliká ATT/DX/LOCAL/NORMAL a poté krátkým stisknutím tlačítka [MODE] vyberte nastavení ATT/DX/LOCAL/NORMAL.

Stiskněte tlačítko [SET]. ATT/DX/LOCAL/NORMAL přestane blikat. ATT/DX/LO-CAL/NORMAL se ukončí, pokud do pěti sekund neprovedete žádnou operaci, a práce se přepne na aktuální výchozí nastavení.

14.7.4. Stiskněte 4krát tlačítko [SET], první číslo před UBD začne blikat. Stiskněte tlačítko [MODE] a na displeji se zobrazí symbol nízkého konce "tor". Stisknutím tlačítka nahoru/dolů nastavte údaje, stisknutím tlačítka [STEP] přesuňte pozici kurzoru a poté stisknutím tlačítka nahoru/dolů nastavte požadovaný frekvenční rozsah low-end "toP".

Krátkým stisknutím tlačítka [MODE] se zobrazí symbol "toP". Stisknutím tlačítka [TUN + nahoru/dolů] upravte údaje a stisknutím tlačítka [STEP] posuňte pozici kurzoru, poté stisknutím tlačítka ? nebo ? nastavte požadovaný frekvenční rozsah high-end "toP".

Krátkým stisknutím tlačítka [SET] nastavení potvrďte. (Nastavitelný frekvenční rozsah: 30MHZ-520MHZ).

WX (severoamerické meteorologické pásmo)

WX má 7 pevných frekvencí: 162,400MHZ, 162,4250MHZ, 162,4500MHZ, 162,4750MHZ, 162,5000MHZ, 162,5250MHZ, 162,5500MHZ.

Ve stavu WX stiskněte tlačítko [TUN + nahoru/dolů] pro výběr potřebné frekvence nebo otáčením kyvadlového cyklu vyberte požadovaný frekvenční bod. Dlouhým stisknutím SET přejděte do režimu ALERT a na displeji se zobrazí "SCAN".

Po přijetí výstražných signálů se automaticky spustí kanál pro příjem výstrah. Opětovným dlouhým stisknutím SET režim příjmu varování zrušíte.

Informace o oranžovém podsvícení

Pro usnadnění používání v noci nebo na tmavých místech je toto rádio speciálně vybaveno teplým oranžovým světlem. Když jsou hodiny vypnuté, stisknutím libovolného tlačítka probudíte displej LCD a podsvícení se automaticky zapne. Pokud LCD displej & podsvícení neovládáte do 10 sekund, automaticky se zapne. Při vypnutí displej zhasne. Když je rádio zapnuté, podsvícení se automaticky vypne, pokud do 10 sekund neprovedete žádnou operaci (při automatickém vyhledávání rozhlasové stanice není podsvícení omezeno 10 sekundami a podsvícení se automaticky vypne po 10 sekundách od ukončení automatického vyhledávání stanice).

Použití antén

Při ladění na FM, SW, VHF, UHF, AIR, UBD

Tento přístroj používá k příjmu FM vysílání sedmidílnou anténu. Při poslechu vysílání je třeba anténu vytáhnout nebo vložit externí anténu s 3,5mm otvorem 3,5 mm.

Upozornění: V případě silného rádiového rušení bude příjem signálu narušen. Můžete zkrátit anténu nebo nastavit místní režim ATT.

Příjem středovlnného rádia

Tento přístroj používá vestavěnou magnetickou přijímací anténu, která má určitý směr v příjmu signálů. Proto byste při poslechu středních vln měli správně natočit tělo rádia, abyste našli nejlepší polohu pro příjem.

Hlavní technické parametry

Upozornění

Slabší zvuk, zkreslení zvuku a pípnutí signalizují nedostatečné nabití baterie. Včas baterii nabijte.
Nevyvíjejte silný tlak ani silné či prudké nárazy.
Přístroj neumisťujte na přímé sluneční světlo, vysokou teplotu nebo na vlhké místo a nepoužívejte jej v prostředí s teplotou nižší než -5 C nebo vyšší než +50 C.
Nepoužívejte chemická činidla k otírání pláště, abyste chránili povrch pláště.
Přístroj nerozebírejte a neupravujte parametry vnitřních součástí.
Na zjevná poškození způsobená člověkem (zlomení antény, ohnutí, pád, koroze při úniku baterie) se nevztahuje záruka.
Neposkytujeme bezplatnou záruku na příslušenství, jako je vnější plášť, vnější anténa, šasi, baterie, náhlavní souprava a nabíjecí kabel.
Anténa výrobku je sedmidílná prutová anténa (exponovaná část je S6CM), která je poměrně dlouhá. Prosím, neohýbejte ji, aby nedošlo k jejímu zlomení.

VAROVÁNÍ

Obsahuje: Předpisy místní samosprávy, Neoprávněné úpravy a nastavení, Požadavky FCC, Požadavky CE, Požadavky IC, Nebezpečí udušení apod.
